Yêu cầu kỹ thuật khi gia công bảng mạch nhiều lớp (Multilayer PCB)

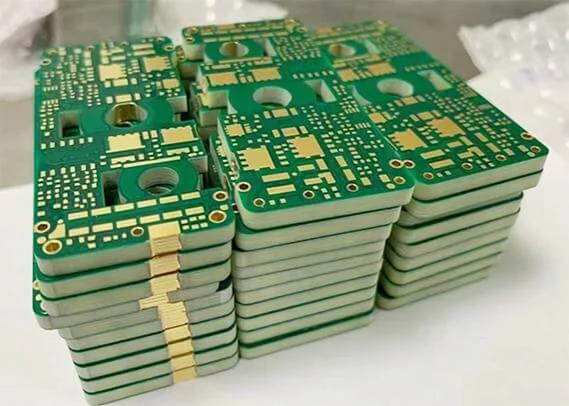

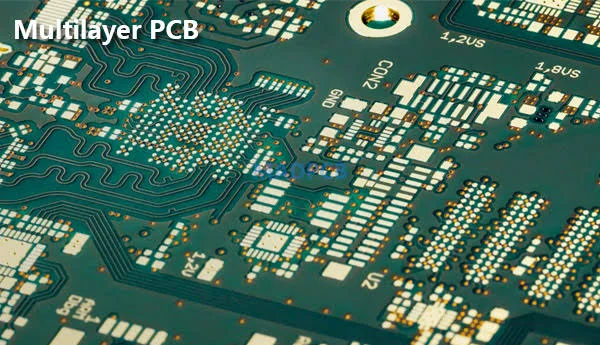

      Khi các thiết bị điện tử ngày càng trở nên nhỏ gọn nhưng lại phải tích hợp vô số tính năng thông minh, bảng mạch in 1 hoặc 2 lớp truyền thống không còn đủ diện tích để định tuyến các đường tín hiệu phức tạp. Giải pháp bắt buộc là chuyển dịch sang bảng mạch nhiều lớp (Multilayer PCB) – loại mạch tích hợp từ 4, 6, 8 cho đến hàng chục lớp dẫn điện xếp chồng lên nhau. Gia công bảng mạch nhiều lớp là một quy trình cơ điện tử đòi hỏi độ chính xác cao độ và công nghệ máy móc tối tân.

Những yêu cầu kỹ thuật sống còn khi gia công mạch nhiều lớp

      Để đảm bảo các lớp mạch liên kết đồng nhất và truyền tải tín hiệu ổn định, nhà máy gia công phải tuân thủ nghiêm ngặt hàng loạt thông số kỹ thuật.

Kiểm soát độ đồng trục và độ chính xác khi ép nhiều lớp

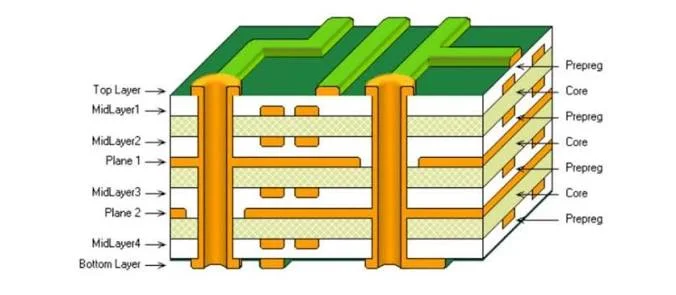

      Bảng mạch nhiều lớp được cấu tạo bằng cách xếp xen kẽ các lớp lõi dẫn điện (Core) và các lớp vật liệu cách điện bán đóng rắn (Prepreg), sau đó ép dưới áp suất và nhiệt độ cực cao. Yêu cầu khắt khe nhất là độ đồng tâm giữa các lớp: các lỗ via xuyên từ lớp trên cùng xuống lớp dưới cùng phải trùng khớp với dung sai chỉ tính bằng micromet. Sai lệch căn chỉnh nhỏ cũng có thể làm đứt gãy đường mạch nội tại bên trong.

Gia công lỗ via vi mô và công nghệ liên kết tầng

      Khác với mạch đơn giản, Multilayer PCB ứng dụng mật độ linh kiện rất dày, đòi hỏi sự kết hợp phức tạp giữa các lỗ xuyên (Through-hole), lỗ ẩn (Buried via) và lỗ mù (Blind via). Kỹ thuật khoan cơ học truyền thống không thể đáp ứng được các đường kính lỗ siêu nhỏ, buộc nhà máy phải đầu tư hệ thống máy khoan laser chính xác cao để khoan xuyên qua từng lớp điện môi mà không làm cháy lớp đồng bên dưới.

Kiểm soát trở kháng đặc tính của đường truyền tín hiệu

      Trong các mạch kỹ thuật số tốc độ cao (như chip xử lý, bộ nhớ DDR hay sóng cao tần RF), trở kháng của đường chạy dây phải được kiểm soát liên tục (Impedance Control). Nhà sản xuất phải tính toán chính xác độ dày của lớp đồng, độ dày của lớp Prepreg và hằng số điện môi (Dk) của vật liệu nền. Bất kỳ sự thiếu đồng nhất nào cũng sẽ gây méo mó dạng sóng, phản xạ tín hiệu và làm tê liệt toàn bộ hệ thống xử lý.

Quản lý nhiệt lượng và ứng suất cơ học bên trong

      Nhiều lớp mạch ép lại với nhau rất dễ phát sinh hiện tượng cong vênh (warpage) khi đi qua lò nung kem hàn SMT ở nhiệt độ trên 250 độ C. Để khắc phục điều này, cấu trúc các lớp mạch phải được thiết kế đối xứng hoàn hảo từ tâm, phân bố lượng đồng đồng đều giữa lớp trên và lớp dưới nhằm triệt tiêu ứng suất nhiệt nội tại.

Năng lực gia công mạch điện tử phức hợp tại Zeng Hsing

      Thấu hiểu các rào cản kỹ thuật phức tạp của bo mạch nhiều lớp, Zeng Hsing đầu tư bài bản vào quy trình chế tạo và lắp ráp mạch mật độ cao (HDI). Đội ngũ kỹ thuật viên của Zeng Hsing phối hợp chặt chẽ từ khâu thẩm định thiết kế DFM (Design for Manufacturing), kiểm soát độ dày lớp điện môi đến việc áp dụng hệ thống quét quang học 3D để phát hiện lỗi bên trong. Nhờ đó, các sản phẩm hoàn thiện luôn duy trì tính toàn vẹn tín hiệu, đáp ứng hoàn hảo cho các thiết bị thông minh và cơ điện tử hiện đại.

Liên hệ ngay với Zeng Hsing

      Gia công bảng mạch nhiều lớp là bài kiểm tra toàn diện về năng lực công nghệ và quy trình kiểm soát chất lượng của nhà sản xuất điện tử. Lựa chọn một đối tác có hạ tầng kỹ thuật hiện đại và bề dày kinh nghiệm chế tạo như Zeng Hsing chính là giải pháp tối ưu giúp doanh nghiệp biến các bản vẽ mạch phức tạp thành những sản phẩm ổn định, bền bỉ và sẵn sàng cạnh tranh trên thị trường toàn cầu.
