Ứng dụng máy CMM và thiết bị đo 3D trong kiểm tra xuất xưởng

    Trong ngành gia công cơ khí chính xác và ép phun nhựa kỹ thuật, chất lượng sản phẩm không chỉ được đánh giá qua vẻ ngoài mà phụ thuộc trực tiếp vào dung sai hình học và độ khớp nối thực tế. Để loại bỏ hoàn toàn rủi ro giao hàng lỗi sang tay đối tác B2B, việc ứng dụng máy đo tọa độ không gian 3 chiều (CMM - Coordinate Measuring Machine) cùng hệ thống quét quang học 3D trong quy trình kiểm tra xuất xưởng (OQC - Outgoing Quality Control) là mắt xích bắt buộc.

Vai trò của công nghệ đo kiểm 3D trong sản xuất OEM

Các dụng cụ đo truyền thống như thước cặp điện tử, panme hay dưỡng đo chỉ có thể đo đạc các kích thước dài, rộng, dày trên bề mặt phẳng đơn giản. Chúng hoàn toàn bất lực trước những chi tiết nhựa có hình học phức tạp, đường cong tự do, góc thoát khuôn hay các yếu tố dung sai hình học (GD&T) như:

• Độ đồng tâm, độ đảo hướng kính.
• Độ song song, độ vuông góc giữa các bề mặt.
• Độ phẳng, độ trụ và vị trí tương đối giữa các lỗ lắp ghép.

Một sai lệch chỉ vài micromet do sự co ngót không đồng đều của hạt nhựa cũng có thể làm kẹt cơ cấu chuyển động hoặc nứt vỡ khi lắp ráp. Máy CMM và thiết bị đo 3D xuất hiện như một "trọng tài kỹ thuật", đối chiếu trực tiếp dữ liệu đo thực tế với file thiết kế gốc (STEP, IGES) với độ chính xác đến từng micromet (μm).

>>> Xem thêm: Xưởng gia công OEM linh kiện nhựa tại Việt Nam đạt chuẩn ISO

Quy trình kiểm tra xuất xưởng bằng máy CMM và máy đo quang học 3D

Tại các nhà máy gia công quy chuẩn, quy trình nghiệm thu bằng thiết bị 3D được chuẩn hóa qua 4 bước:

1. Chuẩn hóa môi trường đo (Phòng Lab QC): Mọi phép đo chính xác cao đều phải thực hiện trong phòng lab duy trì nhiệt độ cố định ở 20°C ± 1°C và độ ẩm dưới 60% RH. Điều này nhằm triệt tiêu tối đa độ giãn nở nhiệt của vật liệu nhựa và linh kiện kim loại.

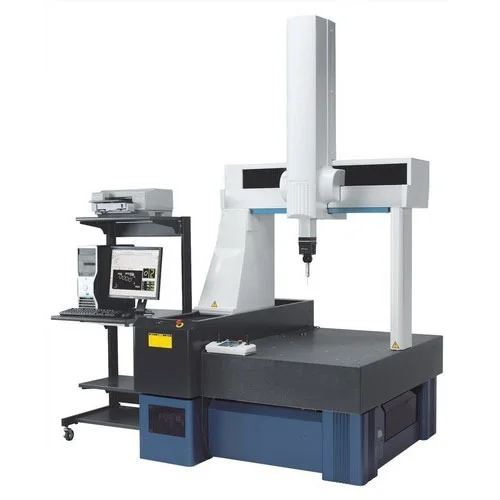

2. Lập trình đường chạy đầu dò tự động: Kỹ sư QC tiến hành lập trình tọa độ đo trên phần mềm chuyên dụng. Máy CMM sử dụng đầu dò cảm ứng (touch probe) làm từ đá ruby để chạm chính xác vào hàng trăm điểm chuẩn trên sản phẩm theo kịch bản có sẵn.

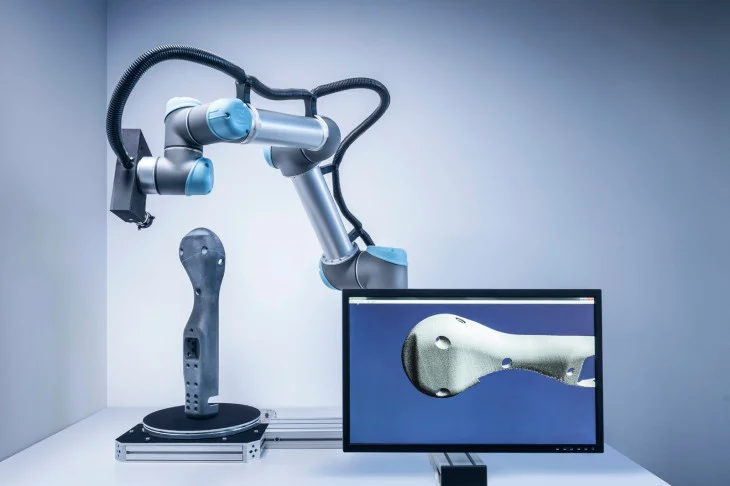

3. Quét bề mặt bằng công nghệ quang học (3D Optical/Laser Scanning): Đối với các bề mặt cong phức tạp hoặc chi tiết nhựa mềm dễ biến dạng khi chạm đầu kim, máy quét quang học không tiếp xúc (Non-contact 3D Scanner) sẽ thu thập hàng triệu điểm ảnh đám mây (point cloud) chỉ trong vài giây.
4. Xuất báo cáo bản đồ màu (Color Map Deviation): Phần mềm tự động so sánh biên dạng đo được với mô hình CAD 3D gốc. Kết quả hiển thị trực quan dưới dạng bản đồ nhiệt: các vùng đạt chuẩn thể hiện màu xanh lục, vùng lồi hiển thị màu đỏ và vùng lõm/co ngót hiển thị màu xanh lam.

Giá trị thực tế mang lại cho doanh nghiệp và đối tác

Việc đưa máy CMM và thiết bị đo 3D vào công đoạn kiểm tra xuất xưởng mang lại nhiều lợi ích thiết thực:

• Tối thiểu hóa tỷ lệ phế phẩm (PPM): Ngăn chặn triệt để các sản phẩm biến dạng vượt ngưỡng cho phép rời khỏi nhà máy, bảo vệ danh tiếng thương hiệu của khách hàng.
• Cung cấp dữ liệu hoàn thiện khuôn (DFM Feedback): Giúp bộ phận chế tạo khuôn nắm chính xác tọa độ bị sai lệch để hiệu chỉnh lòng khuôn nhanh chóng ở các lần bắn thử T0, T1.
• Chứng từ xuất xưởng minh bạch: Toàn bộ dữ liệu kiểm tra được đóng gói thành báo cáo FAI (First Article Inspection) hoặc CPK (năng lực quy trình), hỗ trợ khách hàng giải quyết nhanh các khâu kiểm toán chất lượng.

Đầu tư đồng bộ vào hệ thống đo kiểm CMM và công nghệ 3D chính là cam kết vững chắc nhất về độ chính xác và chất lượng đồng đều trên từng lô hàng xuất xưởng.
