Kinh nghiệm đặt gia công bộ dây điện OEM

    Trong ngành chế tạo máy móc và thiết bị công nghiệp, bộ dây điện (wire harness) đóng vai trò như "hệ thần kinh" truyền dẫn tín hiệu và phân phối nguồn điện. Việc đặt gia công bộ dây điện OEM ngoài việc giúp doanh nghiệp giảm bớt áp lực nhân công còn chuẩn hóa chất lượng lắp ráp. Tuy nhiên, nếu thiếu kinh nghiệm thực tế khi làm việc với xưởng gia công, bạn rất dễ gặp phải tình trạng sụt áp, chập cháy hoặc sai lệch kích thước khi đưa vào khung máy. Dưới đây là các lưu ý then chốt giúp bạn tối ưu quy trình đặt hàng.

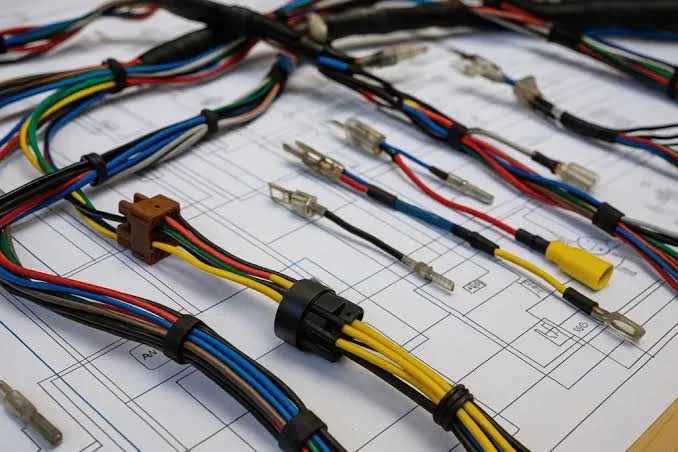

Chuẩn hóa bản vẽ kỹ thuật và sơ đồ đấu nối (Wiring Diagram)

Bản vẽ kỹ thuật rõ ràng là yếu tố tiên quyết quyết định độ chính xác của cụm dây thành phẩm:

• Chiều dài từng nhánh dây: Quy định rõ dung sai chiều dài (thường là ±1–2 mm cho cụm dây ngắn hoặc ±5 mm cho bó dây dài), tránh tình trạng dây quá căng gây đứt ngầm mối nối hoặc quá chùng gây vướng víu vào các bộ phận chuyển động.
• Mã màu và đánh số đầu dây: Yêu cầu xưởng sử dụng ống co nhiệt in chữ hoặc tem nhãn đánh dấu (wire marker) theo đúng sơ đồ nguyên lý để đội ngũ kỹ thuật thuận tiện khi lắp ráp và bảo trì sau này.

>>> Xem thêm: Gia công lắp ráp dây điện chuẩn kỹ thuật tại Zeng Hsing

Lựa chọn vật liệu lõi dẫn và vỏ bọc cách điện phù hợp

Vật liệu quyết định độ bền cơ học và tuổi thọ vận hành của toàn bộ thiết bị:

• Lõi dẫn điện: Ưu tiên 100% đồng nguyên chất (đồng OFC hoặc đồng mạ thiếc để chống oxy hóa, dễ hàn). Tuyệt đối tránh các loại dây pha nhôm trôi nổi trên thị trường vì độ dẫn điện kém và nhanh gãy giòn do rung lắc.
• Tiết diện dây (AWG): Tính toán kỹ dòng tải định mức và dòng khởi động cực đại để chọn chuẩn AWG phù hợp, ngăn ngừa hiện tượng phát nhiệt quá mức gây chảy vỏ bọc.
• Vỏ bọc chuyên dụng: Tùy vào môi trường hoạt động thực tế để yêu cầu vật liệu phù hợp. Với môi trường sinh nhiệt cao hay tiếp xúc dầu mỡ công nghiệp, nên chỉ định nhựa chịu nhiệt Teflon (PTFE), TPU hoặc bọc thêm ống lưới chống mài mòn thay vì chỉ dùng PVC dân dụng tiêu chuẩn.

>>> Xem thêm: Xưởng sản xuất bộ dây điện OEM số lượng lớn, giá tốt

Quy chuẩn về đầu cos (Crimping) và giắc cắm (Connector)

Mối ép cos là vị trí nhạy cảm nhất, quyết định chất lượng truyền dẫn điện:

• Kiểm tra xem xưởng có sử dụng máy dập cos tự động và kiểm soát chiều cao ngàm ép (crimp height) hay không. Mối dập quá chặt sẽ làm đứt sợi đồng, quá lỏng sẽ dễ tuột dây và gây phóng tia lửa điện do tiếp xúc kém.
• Chỉ định rõ mã linh kiện của hãng sản xuất giắc nối (JST, Molex, TE Connectivity, FDFN...) hoặc sử dụng mã OEM tương đương có chứng chỉ thử nghiệm rõ ràng.

Bắt buộc kiểm tra mẫu thử (Prototyping) và quy trình test xuất xưởng

Đừng bao giờ đặt sản xuất hàng loạt ngay từ lần đầu tiên:

• Làm mẫu thử nghiệm: Luôn yêu cầu xưởng sản xuất từ 1 đến 3 bộ mẫu để gắn thực tế lên khung máy, kiểm tra độ uốn góc, khớp giắc nối và vận hành thử tải.
• Cam kết kiểm định 100%: Xưởng sản xuất phải sở hữu bàn test dây chuyên dụng để đo thông mạch, kiểm tra chạm chập (short/open circuit) và kiểm tra điện áp đánh thủng (Hi-Pot test) trên từng sản phẩm trước khi đóng gói giao hàng.

Việc nắm vững các thông số kỹ thuật và chọn đúng đối tác gia công sở hữu máy móc hiện đại sẽ giúp doanh nghiệp tiết kiệm 20–30% chi phí sản xuất, đồng thời bảo đảm thiết bị vận hành liên tục và ổn định.
