Khi nào nên dùng khuôn ép nhựa 2 tấm

    Trong chế tạo khuôn ép nhựa, khuôn 2 tấm (2-plate mold) là kết cấu cơ bản, thông dụng và chiếm tỷ trọng lớn nhất trong sản xuất công nghiệp. Việc lựa chọn đúng kết cấu khuôn ngay từ khâu thiết kế không chỉ giúp kiểm soát chi phí đầu tư ban đầu mà còn tác động trực tiếp đến thời gian chu kỳ ép (cycle time) và tuổi thọ thiết bị. Dưới đây là phân tích chi tiết về nguyên lý, trường hợp nên áp dụng và so sánh thực tế để doanh nghiệp đưa ra quyết định kỹ thuật chính xác nhất.

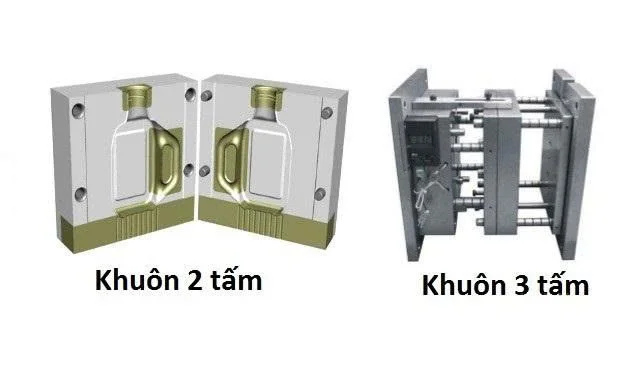

Nguyên Lý Hoạt Động & Cấu Tạo Của Khuôn 2 Tấm

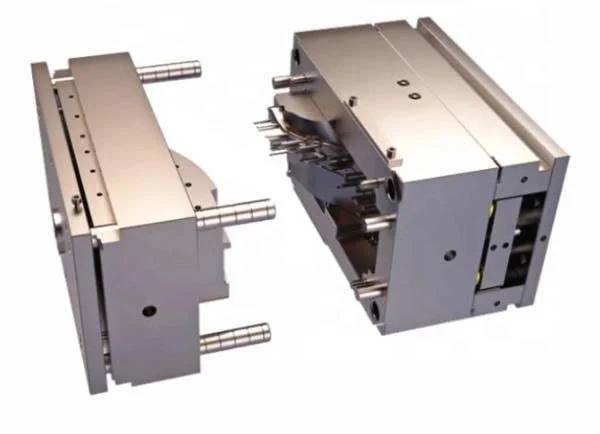

Khuôn 2 tấm có kết cấu gồm hai phần chính: Nửa tĩnh (Cavity plate) gắn vào bàn máy cố định và Nửa động (Core plate) gắn vào bàn máy di động.

• Mặt phân khuôn (Parting Line): Chỉ có duy nhất một mặt phân khuôn chính đóng/mở trong quá trình vận hành.
• Cơ chế tách sản phẩm: Khi khuôn mở ra theo mặt phân khuôn duy nhất này, cả sản phẩm cùng hệ thống kênh dẫn nhựa (runner) và cuống phun (sprue) đều nằm về phía nửa động, sau đó hệ thống pin đẩy (ejector pins) sẽ đẩy toàn bộ ra ngoài cùng lúc.

>>> Xem thêm: Xưởng gia công khuôn mẫu TPHCM uy tín, chuẩn xác

Khi Nào Nên Sử Dụng Khuôn Ép Nhựa 2 Tấm?

Doanh nghiệp nên ưu tiên lựa chọn khuôn 2 tấm trong các trường hợp kỹ thuật cụ thể sau:

Sản phẩm có kết cấu đơn giản đến trung bình

• Sản phẩm dạng hình học phẳng, dạng hộp, khay, nắp hoặc chi tiết không có quá nhiều hốc phức tạp đòi hỏi nhiều hướng rút lõi.
• Các linh kiện cho phép vị trí cổng rót (gate) nằm ở cạnh viền (edge gate, side gate, tab gate) mà không ảnh hưởng đến thẩm mỹ hoặc công năng sử dụng.

Dự án cần tối ưu chi phí làm khuôn ban đầu

• Khuôn 2 tấm có kết cấu ít chi tiết cơ khí hơn khuôn 3 tấm hay khuôn hot runner, giúp giảm đáng kể thời gian lập trình CNC, phay lòng khuôn và gia công EDM.
• Chi phí chế tạo khuôn 2 tấm thường thấp hơn từ 25% – 40% so với các hệ khuôn phức tạp cùng kích thước.

Cần rút ngắn chu kỳ ép (Cycle Time) để tăng sản lượng

• Do chỉ có một khoảng mở khuôn duy nhất, hành trình đóng/mở của máy ép nhựa ngắn hơn nhiều so với khuôn 3 tấm.
• Giảm thời gian chờ mở khuôn giúp tiết kiệm từ 2 đến 5 giây cho mỗi chu kỳ ép, đặc biệt có lợi cho các đơn hàng sản xuất hàng loạt quy mô lớn (mass production).

Sản xuất sản phẩm cho phép cắt kênh dẫn thủ công hoặc dùng robot gắp

• Sản phẩm chấp nhận công đoạn cắt đuôi keo thủ công sau khi ép, hoặc nhà xưởng có sẵn cánh tay robot chuyên dụng để gắp và cắt cuống phun tự động bên ngoài máy.

Đơn hàng yêu cầu tiến độ chế tạo khuôn gấp

• Thời gian thiết kế và gia công khuôn 2 tấm ngắn (trung bình chỉ từ 30 – 45 ngày), phù hợp cho các dự án cần đẩy nhanh tiến độ thử nghiệm và ra mắt thị trường.

>>> Xem thêm: Nhận gia công OEM nhựa theo yêu cầu - Zeng Hsing

Những Trường Hợp KHÔNG Nên Dùng Khuôn 2 Tấm

Mặc dù có nhiều ưu thế về chi phí, khuôn 2 tấm sẽ không phải là lựa chọn phù hợp nếu dự án của bạn gặp các rào cản kỹ thuật sau:

• Sản phẩm yêu cầu thẩm mỹ bề mặt tuyệt đối: Không được để lại vết cắt cổng rót ở viền ngoài hoặc bề mặt nhìn thấy (như mặt kính đồng hồ, màn hình hiển thị trong suốt).
• Khuôn có nhiều lòng ép bố trí đối xứng tâm: Cần cấp nhựa đồng thời từ chính giữa bề mặt chi tiết (bắt buộc dùng cổng pin-point của khuôn 3 tấm hoặc hệ thống Hot Runner).
• Quy trình hoàn toàn tự động không người vận hành: Khi nhà máy không muốn bố trí nhân công đứng bẻ đuôi keo hay đầu tư thêm trạm cắt tỉa bên ngoài.

Việc xác định kết cấu khuôn 2 tấm ngay từ đầu đòi hỏi sự tính toán kỹ lưỡng giữa hình học sản phẩm, sản lượng dự kiến và chi phí vòng đời thiết bị. Doanh nghiệp nên gửi bản vẽ thiết kế 3D hoàn chỉnh đến đơn vị gia công cơ khí chính xác để phân tích DFM (Design for Manufacturing) và mô phỏng dòng chảy nhựa trước khi chốt phương án chế tạo.
