Gia công sản xuất cụm dây cáp điện chính xác, độ bền cao

     Gia công sản xuất cụm dây cáp điện là giải pháp kỹ thuật cần thiết giúp đồng bộ hóa hệ thống dây dẫn phức tạp trong các thiết bị công nghiệp và dân dụng hiện nay. Thay vì tốn nhiều thời gian đi dây thủ công từng sợi, việc sử dụng các cụm dây được định hình sẵn theo sơ đồ bản vẽ giúp quy trình lắp ráp trên dây chuyền diễn ra liền mạch, an toàn và hạn chế tối đa sự cố chập cháy. Zeng Hsing cung ứng các giải pháp bó dây cáp theo đúng bản vẽ thiết kế, giúp tiết kiệm không gian lắp đặt và rút ngắn thời gian thi công trên dây chuyền hoàn thiện sản phẩm.

Tìm hiểu dịch vụ gia công sản xuất cụm dây cáp điện

     Cụm dây cáp điện (còn gọi là Cable Harness hay Wire Harness) là một tổ hợp gồm nhiều sợi dây dẫn điện, dây cáp tín hiệu được cắt đo theo kích thước chuẩn, bấm tiếp điểm, lồng giắc cắm và bọc bảo vệ theo một sơ đồ thiết kế xác định. Điểm khác biệt rõ rệt giữa cụm dây cáp điện hoàn chỉnh và các bó dây điện thông thường nằm ở tính tích hợp đa nhánh và độ chính xác cơ - điện.

     Việc triển khai gia công sản xuất cụm dây cáp điện giúp các nhà máy tối ưu hóa đáng kể không gian bên trong khung vỏ thiết bị. Thay vì phải đấu nối từng sợi dây riêng lẻ tốn nhiều nhân công, các kỹ thuật viên chỉ cần lắp đặt một cụm dây tích hợp sẵn với các chân giắc tương thích. Nhờ đó, thời gian thi công trên dây chuyền lắp ráp được rút ngắn, hạn chế sai sót nhầm chân cực và giúp hệ thống dây tránh được tình trạng cọ xát, rung lắc trong suốt quá trình vận hành.

>>>> Xem thêm: Địa chỉ nhà máy sản xuất dây điện cho OEM và thiết bị điện tử

Các yếu tố quyết định độ chính xác và độ bền của cụm dây

     Để đáp ứng các điều kiện làm việc đa dạng trong môi trường công nghiệp lẫn dân dụng, thành phẩm sau khi hoàn thiện phải đảm bảo các chỉ tiêu kỹ thuật khắt khe.

Tiêu chuẩn lựa chọn vật tư cấu thành

     Chất lượng của một cụm dây phụ thuộc trực tiếp vào vật liệu đầu vào. Lõi dẫn điện thường được làm bằng đồng nguyên chất hoặc hợp kim nhôm dẫn điện tốt, bề mặt mạ thiếc hoặc bạc để chống oxy hóa. Lớp vỏ bọc cách điện bên ngoài sử dụng các vật liệu nhựa chuyên dụng như PVC dẻo, XLPE chịu nhiệt hoặc Teflon (PTFE) có độ bền cao, chống cháy và kháng hóa chất tốt. Hệ thống đầu cos cùng vỏ giắc cắm (housings/connectors) cũng phải được đúc chính xác từ các hợp chất nhựa chịu nhiệt, đảm bảo độ đàn hồi của chốt khóa cơ học.

Kỹ thuật bấm cos và liên kết tiếp điểm

     Trong chu trình gia công sản xuất cụm dây cáp điện, kỹ thuật dập ép đầu cốt giữ vai trò then chốt đối với độ bền tiếp xúc. Mối bấm cos phải được căn chỉnh chuẩn xác về chiều cao và chiều rộng nén nhằm ôm khít các tao dây đồng mà không làm đứt gãy sợi dẫn. Kỹ thuật viên thường xuyên thực hiện kiểm tra lực kéo đứt và soi mặt cắt lát mỏng để đảm bảo độ nén đạt mật độ tiếp xúc dẫn điện tiêu chuẩn, ngăn ngừa tình trạng phát nhiệt do tăng điện trở tiếp xúc.

Lớp bảo vệ chống tác động môi trường

     Tùy vào khu vực lắp đặt, các bó dây được bọc thêm các lớp vỏ bảo vệ cơ học bên ngoài. Việc sử dụng ống gen co nhiệt tại các điểm nối, ống ruột gà nhựa chịu lực hoặc quấn băng keo vải chuyên dụng giúp toàn bộ cụm dây chống lại sự mài mòn, kháng dầu mỡ, ngăn chặn độ ẩm và sự xâm nhập của bụi bẩn.

>>>> Xem thêm: Nhà sản xuất dây cáp hàng không vũ trụ tại Việt Nam uy tín

Quy trình gia công sản xuất cụm dây cáp điện tiêu chuẩn

     Một quy trình gia công sản xuất cụm dây cáp điện bài bản kết hợp chặt chẽ giữa thiết bị cơ khí tự động và sự tỉ mỉ của kỹ thuật viên qua các công đoạn tuần tự:

          1. Cắt và tuốt vỏ dây dẫn: Máy cắt tuốt tự động tiếp nhận cuộn dây, đo chính xác chiều dài theo bản vẽ thiết kế, thực hiện cắt đứt và tuốt lớp vỏ bảo vệ hai đầu mà không làm tổn hại đến lõi kim loại bên trong.

          2. Bấm đầu cốt kim loại: Các đầu dây đã tuốt được đưa vào máy dập khuôn tự động hoặc bán tự động để bấm tiếp điểm, ghim chặt đầu cốt vào lõi dây và phần vỏ giữ dây.

          3. Định hình trên bảng gá mẫu: Dây dẫn được bố trí lên bảng gá (formboard) thiết kế theo tỷ lệ thực tế. Công nhân tiến hành đi dây theo đúng lộ trình phân nhánh, cắm các chân tiếp điểm vào đúng khoang vỏ giắc kết nối.

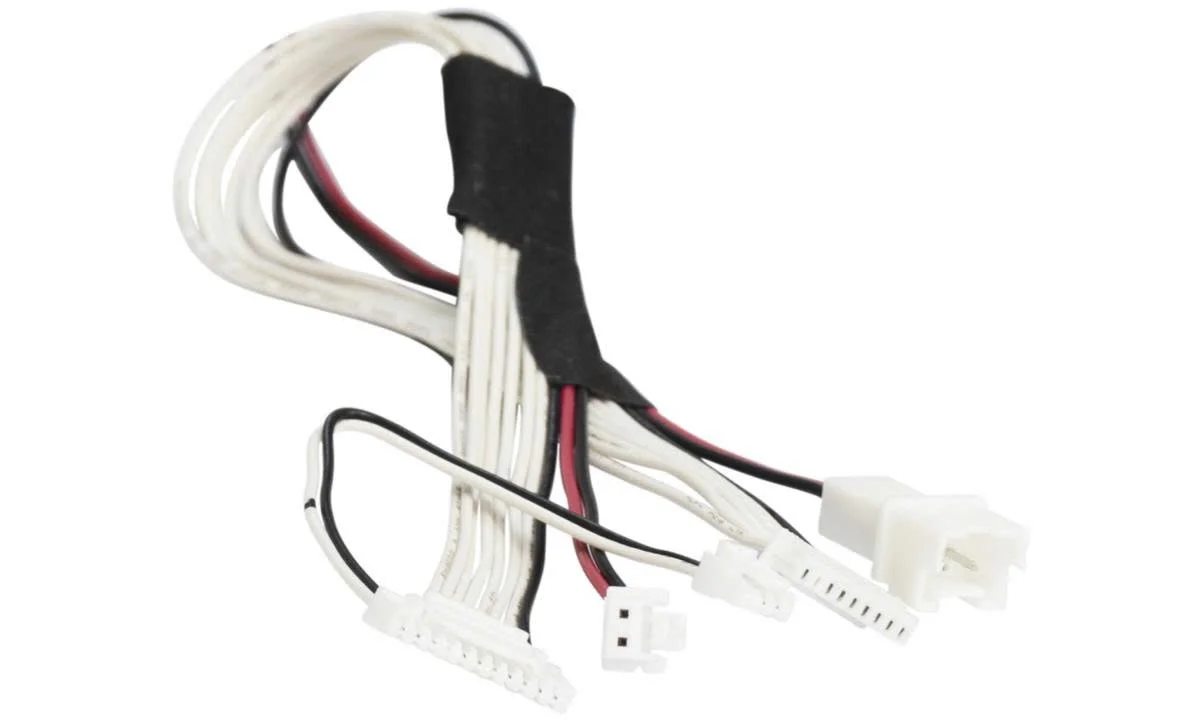

          4. Bọc bảo vệ và cố định phân nhánh: Các nhánh dây được cố định bằng đai siết, luồn ống bảo vệ và quấn băng keo chuyên dụng tại các ngã rẽ để tăng khả năng chịu lực uốn gập.

          5. Kiểm tra thông mạch và chất lượng hoàn thiện: 100% thành phẩm được đưa lên máy đo điện tử chuyên dụng để kiểm tra thông mạch, dò tìm nguy cơ chạm chập hoặc lệch vị trí chân cắm, đồng thời kiểm tra điện trở cách điện trước khi đóng gói.

>>>> Xem thêm: Nhà máy sản xuất PCBA công nghệ hiện đại, đáp ứng đơn hàng lớn

Ứng dụng thực tế của cụm dây cáp điện trong công nghiệp

     Nhờ tính ổn định và khả năng tùy biến linh hoạt, giải pháp gia công sản xuất cụm dây cáp điện xuất hiện rộng rãi trong nhiều lĩnh vực:

Ngành sản xuất ô tô, xe máy và xe điện

     Cụm dây đóng vai trò như mạng lưới thần kinh trên các phương tiện di chuyển. Chúng liên kết hệ thống đèn chiếu sáng, cụm điều khiển trung tâm (ECU), hệ thống cảm biến an toàn và cụm quản lý pin của xe điện. Dây cáp trong phân khúc này đòi hỏi khả năng chịu rung chấn liên tục và thích ứng tốt với nhiệt độ khoang động cơ.

Thiết bị điện tử gia dụng và điện công nghiệp

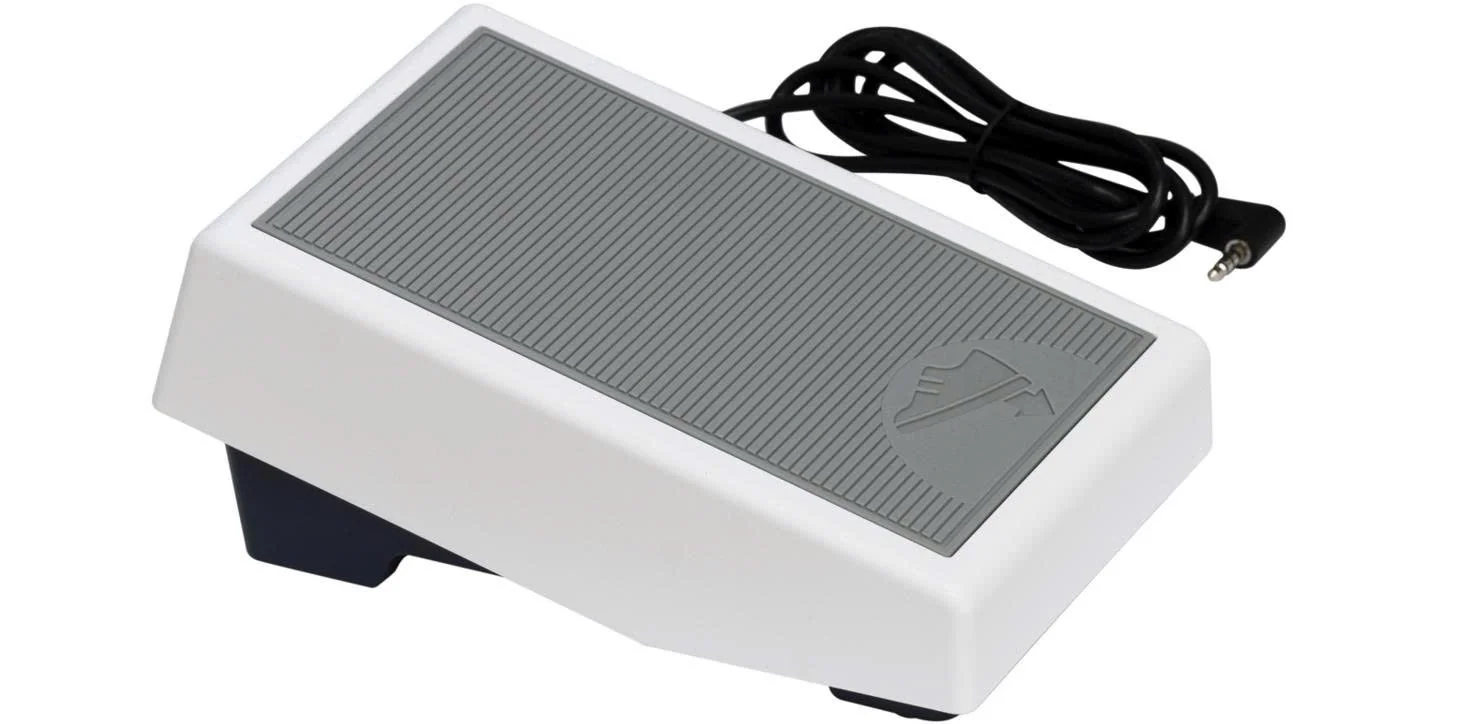

     Trong các thiết bị quen thuộc như tủ lạnh, máy giặt, điều hòa không khí, máy may công nghiệp hay tủ điện tự động hóa (PLC), cụm dây cáp giúp phân phối điện năng và truyền tín hiệu một cách an toàn, hạn chế tối đa nguy cơ chập cháy do chuột bọ cắn phá hoặc ẩm ướt.

Dịch vụ gia công sản xuất cụm dây cáp điện tại Zeng Hsing

     Zeng Hsing mang đến cho các đối tác giải pháp gia công sản xuất cụm dây cáp điện tùy chỉnh, đáp ứng chính xác theo yêu cầu và bản vẽ kỹ thuật của từng dự án. Chúng tôi liên tục đầu tư đồng bộ hệ thống máy móc cắt tuốt tự động, máy ép cos và dây chuyền lắp ráp hiện đại nhằm đảm bảo độ đồng đều cho từng sản phẩm xuất xưởng.

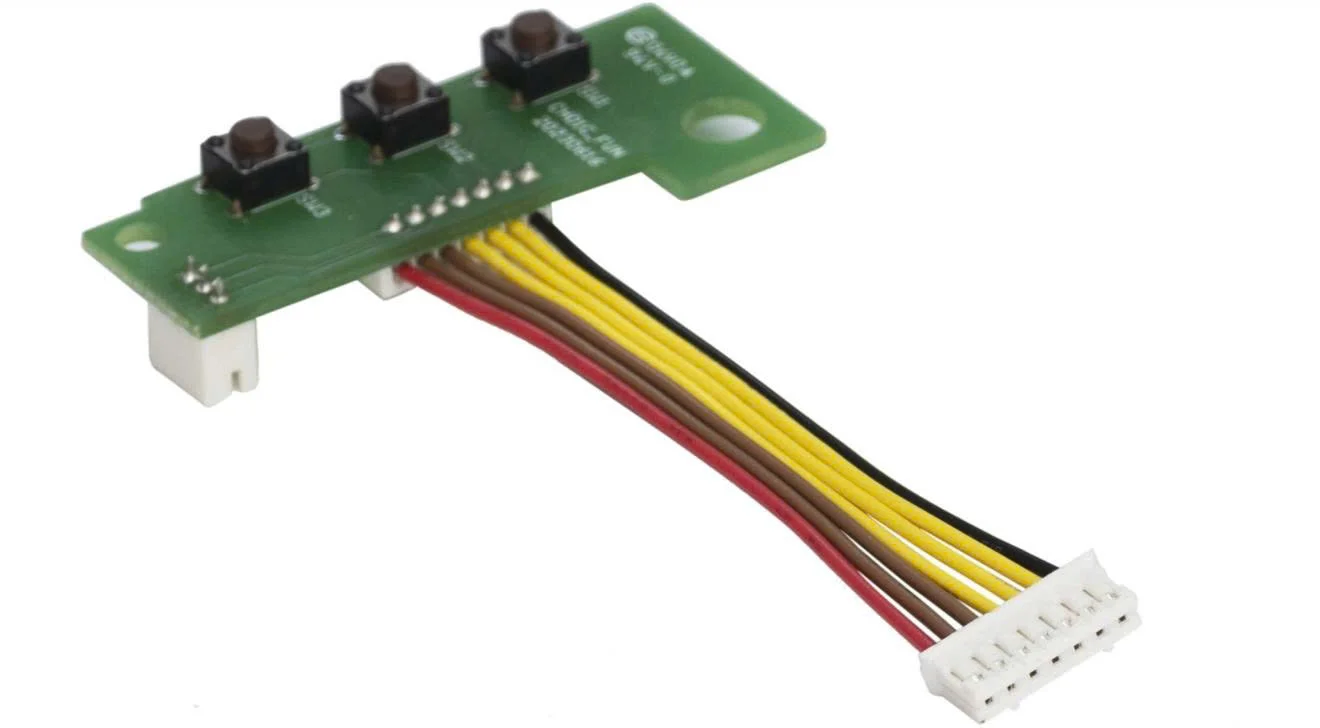

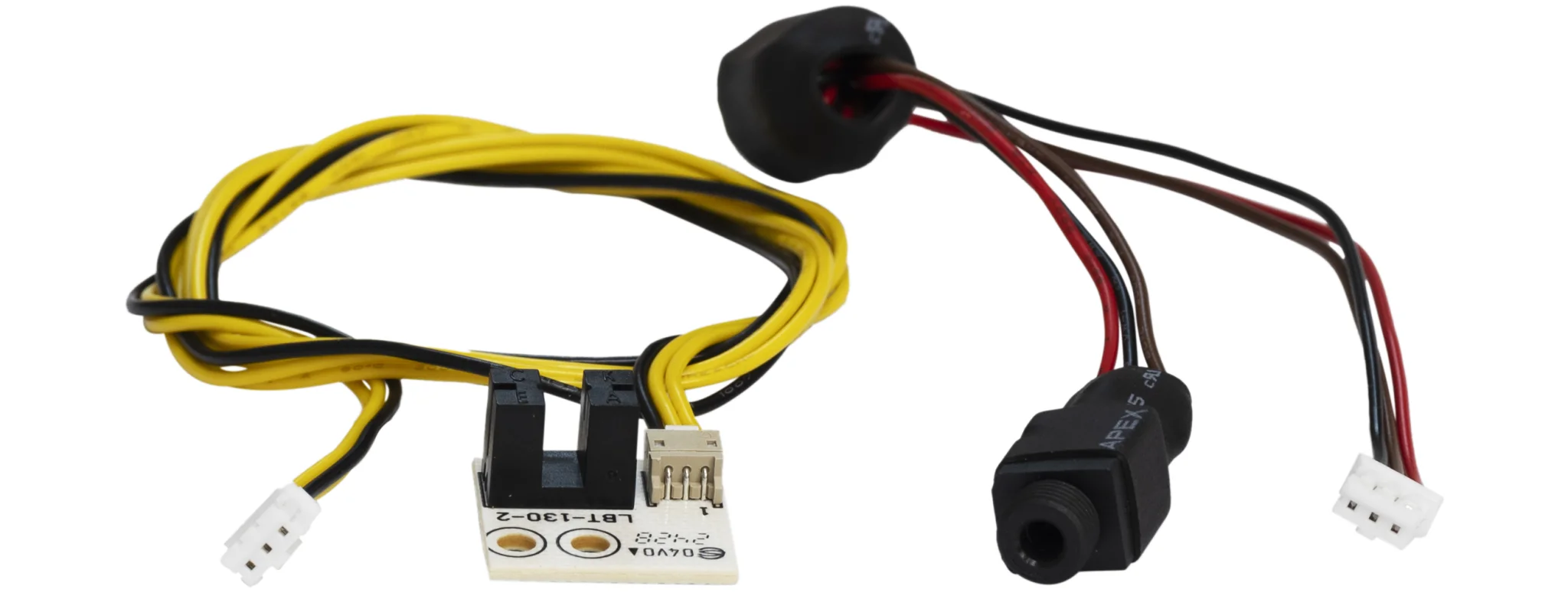

     Lợi thế của chúng tôi là năng lực nội địa hóa chuỗi cung ứng, cung cấp đa dạng giải pháp từ dây dẫn gắn giắc cắm, dây dẫn tích hợp cuộn từ tính chống nhiễu cho đến cụm dây liên kết trực tiếp với bảng mạch điện tử (PCBA). Dây chuyền sản xuất của chúng tôi có khả năng xử lý linh hoạt nhiều kích thước đường kính dây từ 0,5 mm, 1 mm, 1,5 mm cùng chiều dài đa dạng từ 1m đến trên 10m, mang lại độ bền cao và mức chi phí cạnh tranh cho các đối tác OEM.

     Mọi sản phẩm trước khi bàn giao đều trải qua quy trình kiểm soát chất lượng nghiêm ngặt, đáp ứng các tiêu chuẩn an toàn chống cháy nổ và chịu nhiệt tốt trong môi trường vận hành thực tế.

Liên hệ hợp tác gia công cụm dây cáp điện theo yêu cầu

     Chúng tôi sẵn sàng đồng hành cùng doanh nghiệp trong việc phát triển các đơn hàng OEM/ODM với độ chính xác cao và tiến độ giao hàng ổn định. Để trao đổi chi tiết về thông số kỹ thuật và nhận báo giá gia công sản xuất cụm dây cáp điện, quý khách vui lòng liên hệ trực tiếp hotline (+84) 0355 846 965 (Mr. Nghĩa) – (+84) 0362 476 478 (Mr. Nam) hoặc để lại thông tin tại zenghsing.vn.
